Aprovechando que el fin de semana pasado el tiempo venía malo, me dedique a terminar los trabajos pendientes con el Ultra, entre otras cosas a istalarle la Eco Garmin 150 que había comprador hace mas de 6 meses.
Este kay ya viene preparado para instalarle el equipo, por lo cual no necesité hacer ningún agujero al casco, sino que utilicé varios de los insertos que ya trae, tanto en el casco como en el tambucho, para agarrar los distintos elementos.
Lo único que si hubo que modificar es la base del transductor, ya que el espacio destinado al mismo está pensado para la eco marca Humminbird, y yo le instale una Garmin.
Con el microtorno reduje la base, asi podia tomarla de los insertos y también el transductor queda bien protegido dentro de la cavidad dispuesta para ello.
Luego le pasé el cable por el agujero que va hasta la cubierta y lo ingresé al tambucho por el caño central que lo toma, almacenando todo el cable sobrante en una cavidad del tambucho diseñada a tal fin.
La alimentación de la eco esta proporcionada por una batería que va dentro de una caja seca tomada de 4 insertos delante del tambucho, y el cable ingresa por el mismo caño que lo hace el cable del transductor.
Para finalizar monté la base de la eco sobre una chapa de aluminio de 2mm de espesor, tomada con 4 tornillos a los insertos dispuestos a tales efectos en la tapa del tambucho.
Y asi quedo todo listo para probar el funcionamiento en el agua.
Ya pondremos los comentarios una vez testeado el aparatejo.
Van las fotos:

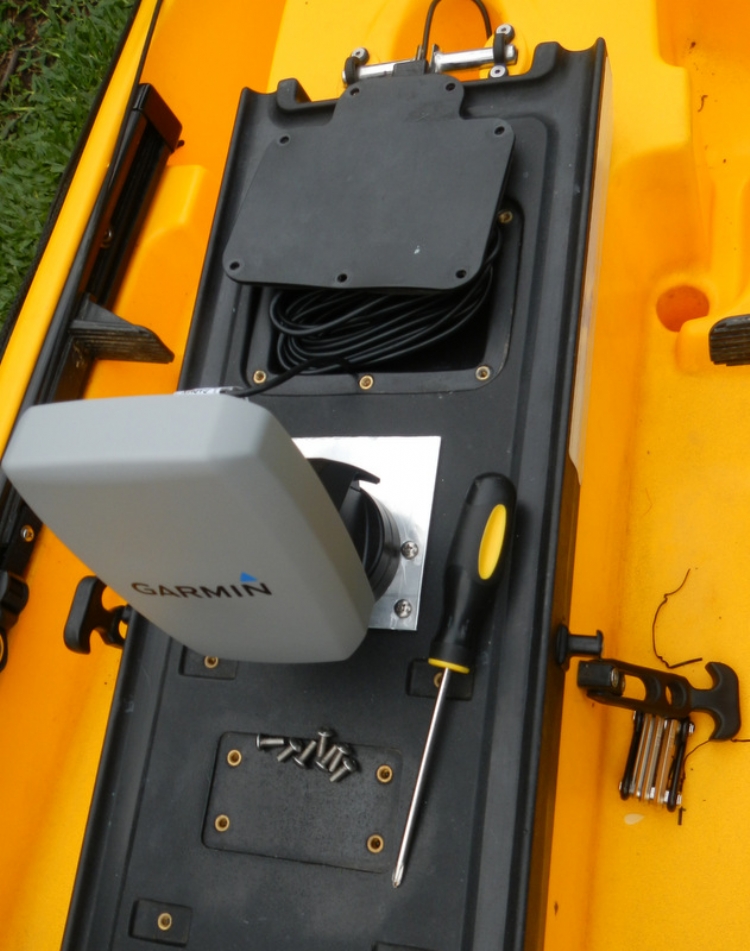

La eco montada ya sobre la tapa interna del tambucho. Noten los insertos que lleva para ponerle cosas.

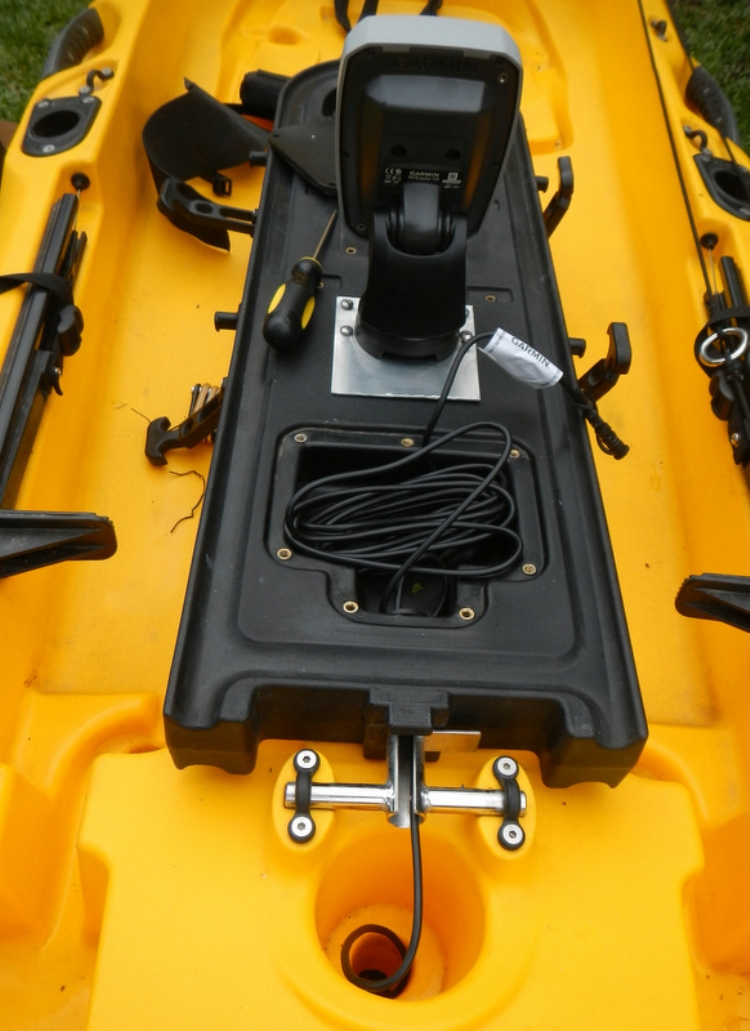

En primer plano la cavidad para guardar el cable y el sistema de toma de la tapa del tambucho.

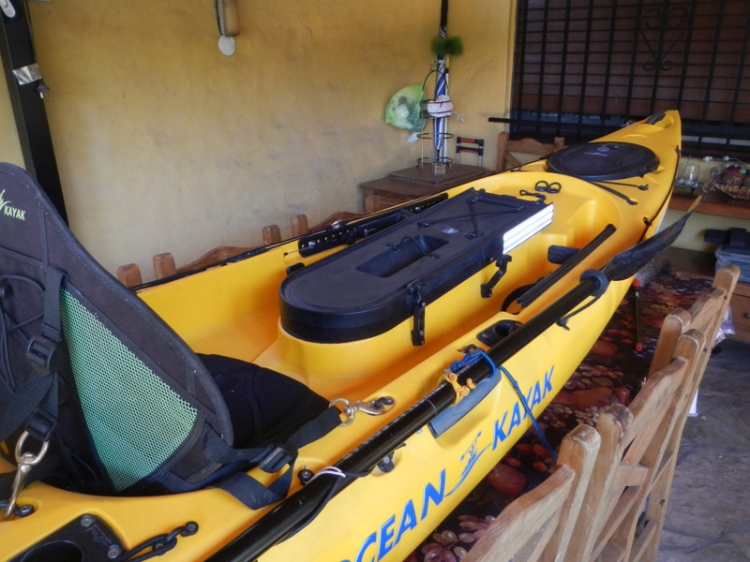

Como queda con el tambucho cerrado con la eco protegida del agua.

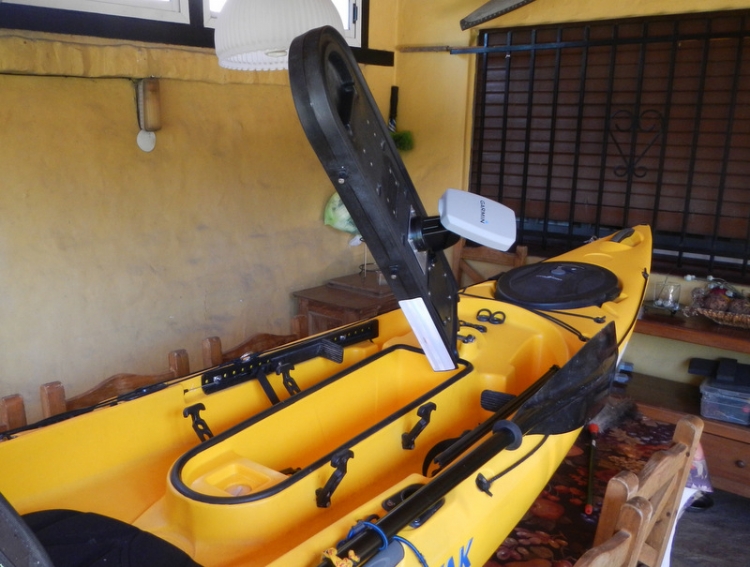

Abriendo el tambucho

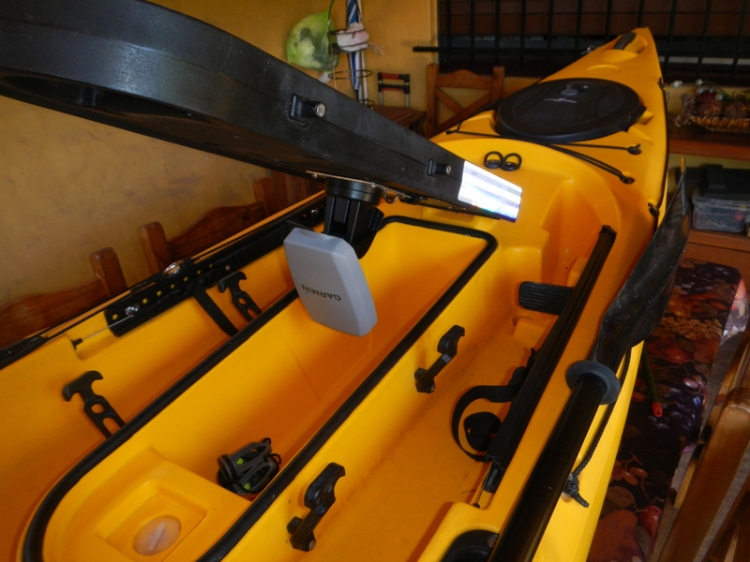

Girando la tapa del tambucho para sacar la eco.

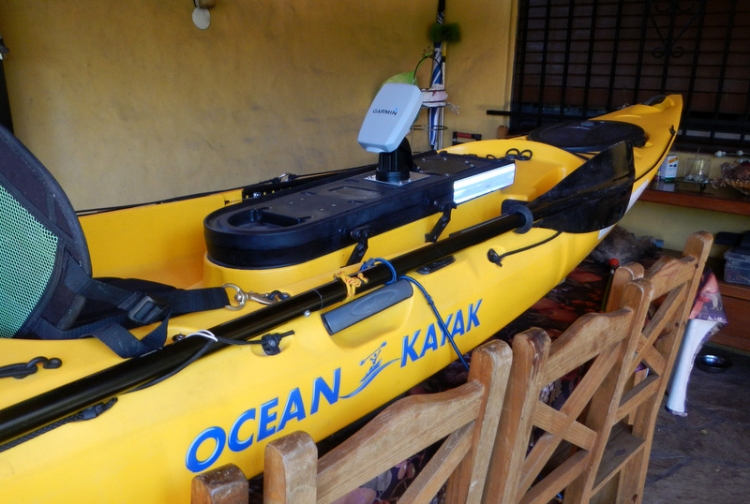

Posicion final de uso.

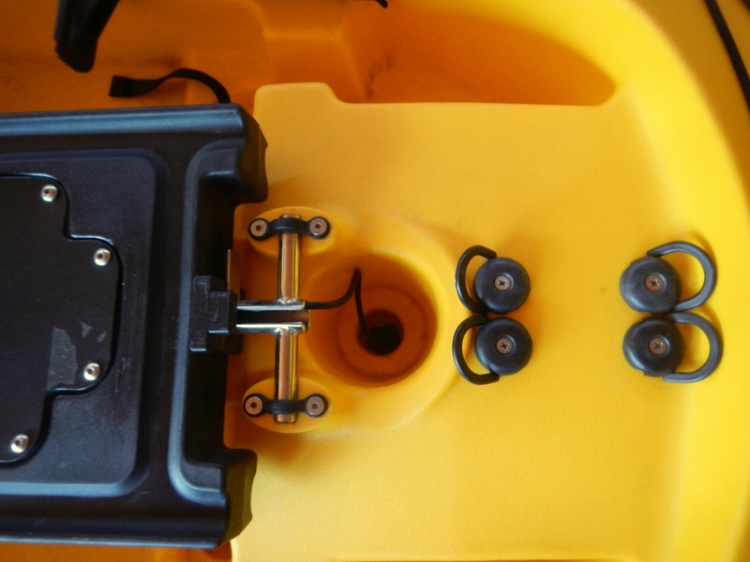

Insertos para tomar la caja con la batería. Se puede ver también el agujero de donde viene el cable del transductor y entra en la tapa del tambucho.

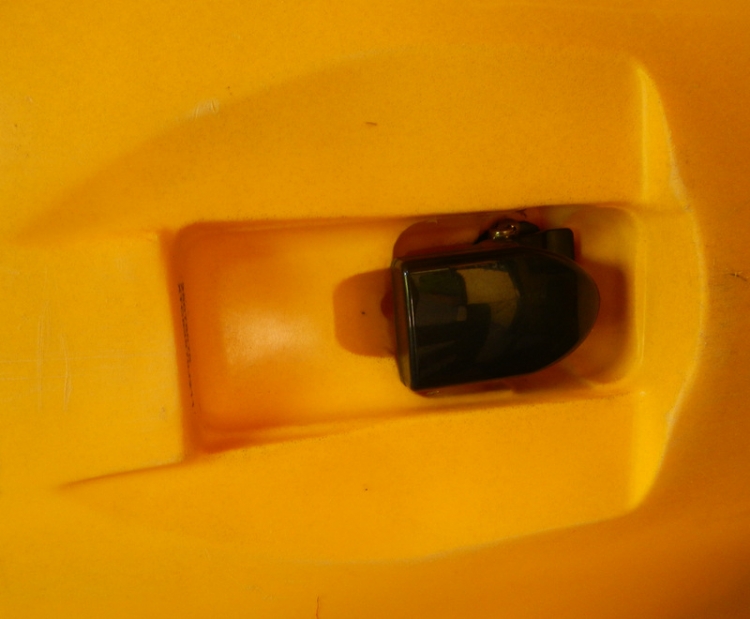

Transductor en su cavidad dentro de la obra viva, va tomado con dos tornillos.
